深度科普環形線圈電感選型的方法技巧 gujing
編輯：谷景電子

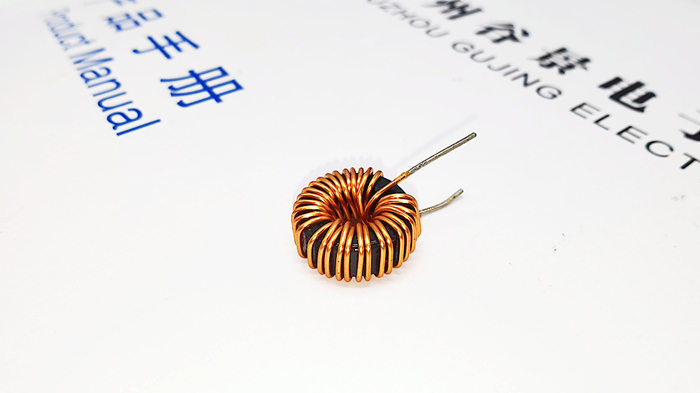

環形線圈電感是一種比較普遍的電感產品，有關環形線圈電感的選型一直都是大家關心的一個熱門問題，特別是在設計新型號產品時，如果需要使用環形線圈電感，應該怎樣選擇？今天我們就來大致討論一下環形線圈電感的選型技巧。
根據谷景近20年的電感制造經驗，我們在做環形功率電感選型的時候，可以從以下幾個方面做出判斷。
1、第一我們需要看環形線圈電感所在的應用場所，就像在哪個電路上，一般環形線圈電感可以用在DC-DC電源電路、音頻電源電路、CPU電路等電路上；如果是DC-DC電路，要求環形線圈電感的自諧頻率大于電路的頻率；
2、其次，根據電路的設計選擇合適的電感值。例如，在DC-DC電路中，環形線圈電感的主要功能是儲能和濾波。一般來說，大感值應對應強大的濾波特性，但同時大感值應會增加電感的RDC，影響電感的額定電壓和響應速度，所以需要合理選擇感值。
3、然后，根據電路電流的大小選擇功率電感。功率電感一般有兩種電流，即DC重疊電流和溫升許容電流。在選擇類型時，一定要使用較小的作為額定電流值。
4、一定要根據產品尺寸、焊接層等選擇相應尺寸的環形線圈電感。
如果您對環形線圈電感有疑問，可以隨時聯系我們，谷景擁有近20年的國外品牌電感代工制造經驗，可以為您提供一站式電感應用解決方案。
